振动盘的内部结构及安装

振动盘的内部结构及安装

　　精密振动盘有什么用？以前很多人都不知道，但是随着振动盘市场的发展，目前的需求越来越大，应用规模也越来越广泛。所以还是有很多人不太了解振动盘的一些内部结构，包括如何安装精密振动盘。

　　一、振动板内部结构

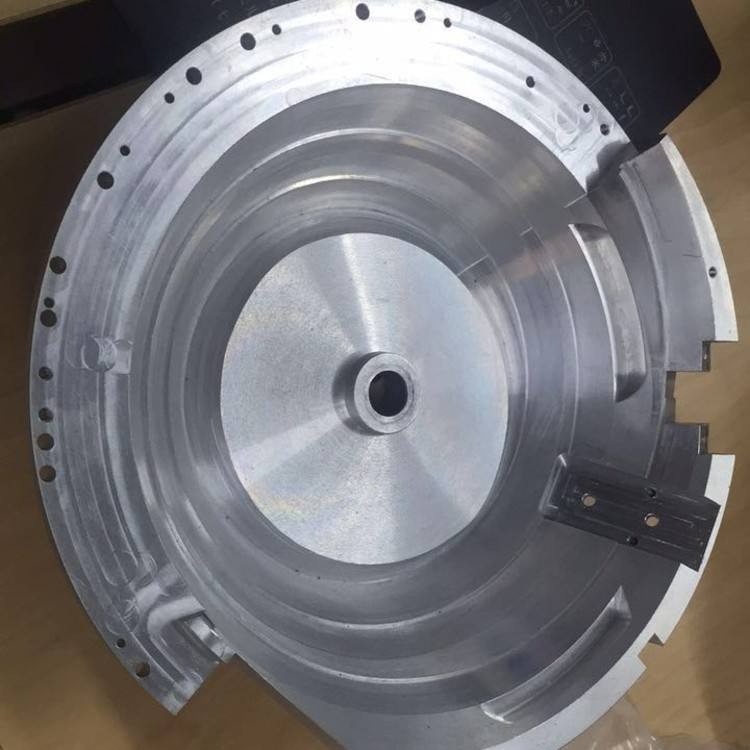

　　精密振动盘振动板的内部结构主要由弧形底盘、弹簧板、振荡线圈、调速器、振荡板、送料板、挡高板、分选板、出料槽和防护罩组成。其中，扁圆形底盘下方安装有减震橡胶垫，底盘上安装有斜向拉簧板座，座上安装有斜向矩形拉簧板，拉簧板的上部与扁圆形摆盘下方的斜向拉簧板座通过螺钉连接固定，底盘的上部与两个拉簧板之间安装有摆动线圈，精密振动盘用来送料的工具就是在上面装有扁圆形料盘，料盘的内壁设有多个螺旋进给板。上送料板的上表面和送料板的内壁设有挡高板，上送料板的中部和端部设有多个弧形不规则齿槽分选板，分选板的后部设有斜螺旋换向出料槽，底盘上方的摆动板的外表面设有圆形防护罩。工作时，只需将物料倒入料盘中，启动按钮，工件就会在料盘中快速自动完成，分拣分离、翻转定向、排列输出进入加工。

　　二、设置轰动板块

　　1.包装时检查整机及其附件是否符合装箱单；

　　2.检查精密振动盘主机各部分固件是否松动；

　　3.当它是一个装置时，确保减震器处于相应的方向。

　　4.调整感觉板的高度和水平后，将底座固定在固定板上或支架上；

　　5.感觉盘的出口与连接设备之间应有适当的间隙，以免影响感觉盘的正常运行；

　　6.将感应面板的电插头与电控箱连接，接通电源，打开开关，慢慢转动电位器，逐渐达到所需的给药量。z必须注意，启动机器前必须将电位计设置为低值，以免损坏晶闸管。
